— R54, R61 — 15R, R69 — R72 — 2,2R. Пока под нагрузкой не включал, температура радиаторов 35 — 37. Должна ли она вообще на холостом ходу подниматься без какой-либо нагрузки?]]>Thu, 21 Jan 2016 13:21:49 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3223http://electronics-lab.ru/blog/remont/77.html#comment3223 alex06541Wed, 02 Sep 2015 20:26:36 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3222http://electronics-lab.ru/blog/remont/77.html#comment3222 harkeeTue, 01 Sep 2015 14:19:37 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3221http://electronics-lab.ru/blog/remont/77.html#comment3221 cubashFri, 28 Aug 2015 18:23:10 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3220http://electronics-lab.ru/blog/remont/77.html#comment3220 SheftvMon, 10 Aug 2015 16:00:56 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3206http://electronics-lab.ru/blog/remont/77.html#comment3206 Tetera_YuraSat, 14 Mar 2015 19:27:50 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3205http://electronics-lab.ru/blog/remont/77.html#comment3205 Tetera_Yura]]>Sat, 14 Mar 2015 19:25:25 +0300comments http://electronics-lab.ru/blog/remont/77.html#comment3073http://electronics-lab.ru/blog/remont/77.html#comment3073 rootkt Сегодня уже спалил тройку — прелесть…]]>Mon, 20 Oct 2014 19:23:02 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3068http://electronics-lab.ru/blog/remont/77.html#comment3068 rootktSun, 12 Oct 2014 03:01:16 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3066http://electronics-lab.ru/blog/remont/77.html#comment3066 rootkt Скажите пожалуйста, каким образом ключи, а тем более диоды выходного каскада могут повлиять на показания блока защиты, который стоит в первичке после фильтра (блок 27)? К тому же я замерял напряжение на вх.кондерах и оно не менялось при «залипании» электрода — 270 Вольт.
PS: отписался в мыло пару дней назад.]]>Sat, 04 Oct 2014 01:37:55 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3055http://electronics-lab.ru/blog/remont/77.html#comment3055 seacats скажите пожалуста стоит ли мне менять кондёры фильтров или рытса дальше в блоке управления?
заранее спасибо]]>Thu, 21 Aug 2014 20:01:29 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3050http://electronics-lab.ru/blog/remont/77.html#comment3050 vgk001 Должна ли срываться генерация микросхемой U1 UC3845?
Какое должно быть напряжение на выводе 1 микросхемы U1 UC3845 в рабочем режиме и при аварии?]]>Thu, 24 Jul 2014 14:50:24 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3048http://electronics-lab.ru/blog/remont/77.html#comment3048 chigik64Sat, 19 Jul 2014 22:58:01 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3045http://electronics-lab.ru/blog/remont/77.html#comment3045 iz18mnMon, 07 Jul 2014 17:31:07 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3033http://electronics-lab.ru/blog/remont/77.html#comment3033 22011984Fri, 30 May 2014 15:03:01 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3032http://electronics-lab.ru/blog/remont/77.html#comment3032 Alexcam72Fri, 30 May 2014 00:43:52 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3030http://electronics-lab.ru/blog/remont/77.html#comment3030 22011984Sun, 25 May 2014 20:19:22 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3029http://electronics-lab.ru/blog/remont/77.html#comment3029 22011984Mon, 19 May 2014 22:41:34 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3028http://electronics-lab.ru/blog/remont/77.html#comment3028 sergey1986Mon, 19 May 2014 22:11:27 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3019http://electronics-lab.ru/blog/remont/77.html#comment3019 bPAaq5Ts я его когда открыл сильно удивился холодильникам ключевых транзисторов и не менее того тому что они не обдуваются вентилятором. Такая конструкция ориентирована на очень хорошие радиодетали, позволяющие себе работать с высоким нагревом. Чуть детальки похуже — непродолжительная деятельность и волшебный бабах с не менее волшебным дымком. И как бы Вы уважаемые не выверяли осциллы: с хвостами они или без хвостов в таких условиях работы силовая электроника имеет малый коэффициент надежности. Для увереного охлаждения таких полупроводников площадь радиаторов должна быть раз в десять больше и обдуваться так чтоб пыль во все стороны. А так простите аппарат кака.

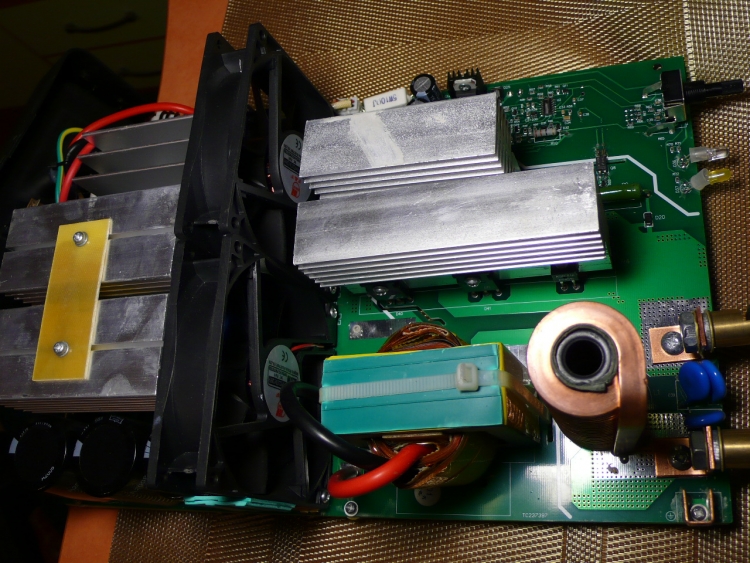

У меня в ремонте не было ничего интересного, все те же замены, из силовиков поставил IRGP4068, осцилограммы в люкс. Все холодильники обклеил термоконтактами.
В результате конструкции хватило секунд на 30 на токе в 150 ампер.
Кто то писал об установке дополнительного вентилятора и усилении радиаторов согласен-верный путь.Ставить по два транзистора не советовал бы и так перегрев, а режим работы одного 150/5/2=15 ампер примерно. За глаза для одного-нормального.
А так: искать ту заветную пару хороших-дорогих транзисторов которая соизволит работать в такой сопливой конструкции.]]>Wed, 09 Apr 2014 14:11:31 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3018http://electronics-lab.ru/blog/remont/77.html#comment3018 bPAaq5Ts
Сам работаю ремонтником по промэлектронике и имею опыт неудачного ремонта TELWIN TECNICA 165. Прочитал топик — автору респект, со всем правда не соглашусь, но возможно это списать на конструктивные различия аппаратов; не смог не отписаться.]]>Wed, 09 Apr 2014 13:35:03 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment3012http://electronics-lab.ru/blog/remont/77.html#comment3012 mckFri, 04 Apr 2014 11:02:35 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2976http://electronics-lab.ru/blog/remont/77.html#comment2976 harkeeMon, 10 Feb 2014 10:08:47 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2898http://electronics-lab.ru/blog/remont/77.html#comment2898 ti-ta-ti]]>Wed, 27 Nov 2013 21:38:58 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2897http://electronics-lab.ru/blog/remont/77.html#comment2897 ti-ta-tiWed, 27 Nov 2013 21:27:09 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2895http://electronics-lab.ru/blog/remont/77.html#comment2895 SayronMon, 25 Nov 2013 15:33:19 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2894http://electronics-lab.ru/blog/remont/77.html#comment2894 ti-ta-ti, , ]]>Tue, 19 Nov 2013 17:17:38 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2893http://electronics-lab.ru/blog/remont/77.html#comment2893 ti-ta-tiTue, 19 Nov 2013 16:41:53 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2855http://electronics-lab.ru/blog/remont/77.html#comment2855 satfree на другом форуме нашел инфу, что у исправного ТГР должно быть 1 — 1.2 мГн]]>Tue, 01 Oct 2013 19:26:09 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2854http://electronics-lab.ru/blog/remont/77.html#comment2854 satfree Пробило Q5, Q8.

15В запитал XT70 и XT5, вместо ключей — нагрузил каналы драйвера на 200 ОМ.

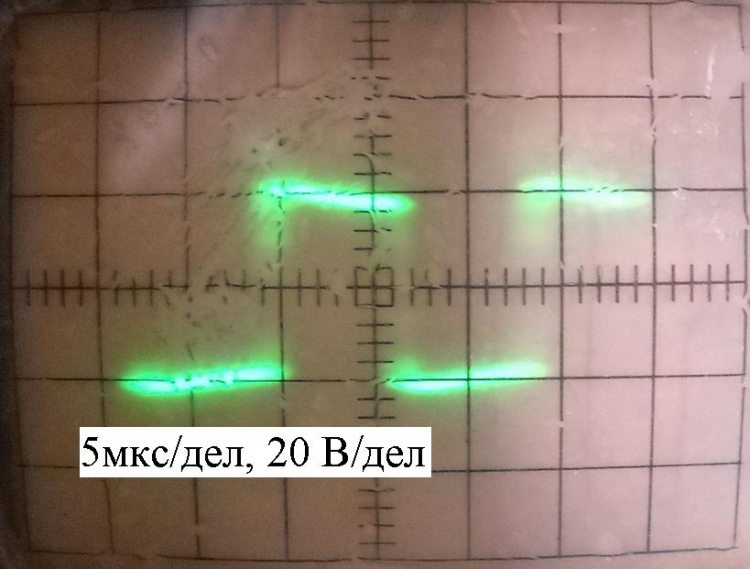

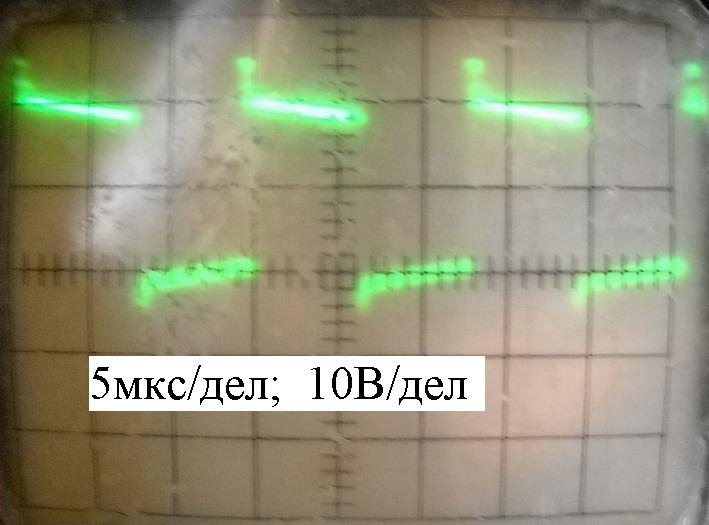

Осцилограммы(делитель 1:10):
1. G-S Q4


2. XT5-XT72


3. B-E Q5


4. B-E Q8


Аналогичный случай как у Asafei48? Под подозрением ТГР? отпаивать вторичку ТРГ и смотреть что на ней и на первичке?]]>Tue, 01 Oct 2013 17:03:06 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2838http://electronics-lab.ru/blog/remont/77.html#comment2838 zlom777Mon, 23 Sep 2013 17:57:30 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2836http://electronics-lab.ru/blog/remont/77.html#comment2836 SayronSun, 22 Sep 2013 23:17:06 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2835http://electronics-lab.ru/blog/remont/77.html#comment2835 delopk Вкратце расскажу всю историю ремонта(может кому пригодится). Мне подарили плату от инвертора без корпуса. Я решил отремонтировать плату и сделав корпус превратить ее в полноценный сварочный аппарат. Плата была со следами ремонта, но по какой то причине до конца не довели. Отсутствовал резистор R4-47OM. Первым делом я проверил мультиметром силовые транзисторы, диоды, трансформатор и не обнаружив явных повреждений впаял R4 и включил в сеть. Плата включилась, но вентилятор вращался медленно и загорелся желтый светодиод. Еще раз внимательно осмотрел плату и обнаружил что на конденсаторе С18 имеется небольшая вмятинка и похоже что его выводы повреждены(полуоторван). Заменил С18 — включил вентилятор стал работать нормально, но желтый светодиод продолжал гореть. Померял напряжение холостого хода — 82В. Это много и стал проверять плату управления. Как я уже писал, показались подозрительными диоды D23,19,26,27. Заменил, но думаю зря(когда выпаял и еще раз проверил оказались вполне нормальными). Поменял UC3845AD, как оказалось зря неисправность не исчезла.Стал копать дальше и пришел к выводу что дело в оптроне ISO1. Хотел поменять еще стабилитроны D15 И D13, но когда их выпаял и прозвонил- оказались нормальными(впаял обратно). После замены оптрона, как я уже писал, аппарат на холостом ходу заработал нормально, сигнал тревоги исчез. Но как я писал смущает напряжение холостого хода, при замере 50В. Меняеш щупы местами -70В. В чем дело не пойму. Под нагрузкой пока не проверял.]]>Sun, 22 Sep 2013 22:07:23 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2825http://electronics-lab.ru/blog/remont/77.html#comment2825 delopkFri, 20 Sep 2013 10:35:13 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2824http://electronics-lab.ru/blog/remont/77.html#comment2824 zlom777 1 Выходные ключи G30N60 — всегда!
2 Резисторы R69--R72 1ом и R53. R54. R61. R62 =15ом И 1= КОМ, а также стабилитроны затвор — еммитер в сгоревших ключах — всегда!!!
3 Транзисторы драйверов Q6. Q7. и их обвязка--через раз!
4 Диоды и стабилитроны D20- D24 на раскачке, редко!
5 Зающий генератор UC 3854 -очень редко, -проверить питание!!!
6 Выходные диоды выпрямителя D32-D34 --еще реже!
7 Но не забывайте вначале проверять сетевой мост и пусковое сопротивление R4= 47ом]]>Thu, 19 Sep 2013 22:31:25 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2823http://electronics-lab.ru/blog/remont/77.html#comment2823 zlom777Thu, 19 Sep 2013 21:56:49 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2822http://electronics-lab.ru/blog/remont/77.html#comment2822 zlom777Проверка мультиметром на плате диодов D19,23,26,27(это BYS10-45)показывает что диоды пробиты.Когда я их выпаял и проверил снова, то оказалось что все нормально. Ну, это нормально, там же эммитера транзисторов Q6, Q7, В ОБРАТНУЮ сторону висят
Чаще как раз транзисторы летят — их проверять надо — выпаивая, хоть намного — неудобней
Микросхемы задающего генератора-- особых отличий не имеют ,,, может только по температуре, ставили ВСЕ --работало!!! Зайдите на самый верх сайта — не торопясь проидите первые шаги, и удача будет с ВАМИ!!!]]>Thu, 19 Sep 2013 21:49:24 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2818http://electronics-lab.ru/blog/remont/77.html#comment2818 delopkWed, 18 Sep 2013 18:53:59 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2817http://electronics-lab.ru/blog/remont/77.html#comment2817 zlom777Sat, 14 Sep 2013 10:05:36 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2816http://electronics-lab.ru/blog/remont/77.html#comment2816 bori48Но самое главное-- проверьте ключи сначала — мегометром -не менее 600--700 вольт -при замкнутом — затворе- еммитере.
Напишите пожалуйста на какие показания мегаомметра при проверке транзисторов нужно орентироваться.]]>Wed, 11 Sep 2013 09:03:03 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2815http://electronics-lab.ru/blog/remont/77.html#comment2815 bori48Но самое главное-- проверьте ключи сначала — мегометром -не менее 600--700 вольт -при замкнутом — затворе- еммитере.
Напишите пожалуйста на какие показания мегаомметра при проверке транзисторов нужно орентироваться.]]>Wed, 11 Sep 2013 08:58:43 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2811http://electronics-lab.ru/blog/remont/77.html#comment2811 bori48 Советуете прозванивать транзисторы мегомметром.У меня IRG4PC4UD, какие доложны быть показания мегомметра для удовлетворительного транзистора?
Спасибо.]]>Sun, 08 Sep 2013 21:13:13 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2791http://electronics-lab.ru/blog/remont/77.html#comment2791 armasterSat, 17 Aug 2013 23:17:17 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2789http://electronics-lab.ru/blog/remont/77.html#comment2789 kemppimaster При замене транзисторов G30n60a4 на подобные транзисторы через пару попыток зажечь электрод возникает хлопок и вновь впаянные дорогостоящие транзисторы пробиты.При этом осцилограммы на холостом ходу все в норме, драйвера перед установкой силовых транзисторов отремонтированы и проверены.
Причин выхода из строя две -первая это откровенная подделка(грустно), вторая в том что под надписью на корпусе g30n60a4 скрыт целый ряд транзисторов ток которых колеблется от 75ампер у Hgtg30n60a4 до 15 ампер у серии fgтg30n60a4! Внешне никаких различий а мощность транзисторов может быть меньшей чем у первоначально установленного производителем в 2-5 раз меньше и ток соответственно, новичок часто спишет эту разницу на подделку, а дело в характеристиках транзисторов.
В инверторе ТЕЛЬВИН 164 и Тельвин 144 возможна полная замена без изменений в режиме работы на hgtg40n60a4(поддделок много) или hgtg20n60a4(их подделки ни разу не встречал) а также на g4086d.Есть и второй вариант установка в параллель двух IGBT в каждое плечо, при этом наиболее удачны оказались hgtg12n60a4 и fgtg40n60ufd они не дефецитны и подделок я пока не встречал тоже.Для установки на радиаторе сверлится отверстие и устанавливается по паре транзисторов (смотрите фото ниже), ЦЕПИ ЭММИТЕР И КОЛЛЕКТОР СОЕДИНЯЮТСЯ КОРОТКИМИ ОТРЕЗКАМИ ПРОВОДА 2,5ММ КВ, а в схеме R54 .R61 замекняем на номинал 4,7-5,1 ом, сопротивления в затворе тоже ставим 4,7ом на каждый транзистор.Как правило работоспособность восстанавливается!
Как я доработал инверторы Тельвин! В90% случаев транзисторы сгорают из за перегрева, особо мудрые итальянцы установили термостат на силовой транс, оставив маленький шанс силовым транзисторам на выживание, поэтому на радиаторе установил термостат температурой 48 град и включил его последовательно с термостатом в точке j9.Для удобства настройки перерезаю на плате дорожку +300вольт после емкостей перед силовыми транзисторами и в разрыв впаиваю разьем под автомобильный предохранитель. Во время настройки вместо предохранителя при первом пуске включаю лампу 220в на 150ватт, потом 500ватт, потом ТЕН на 3,5квт и варю двойкой, далее пробую варить тройкой.Во время всего процесса отслеживаю осцилограммы и если все в порядке устанавливаю предохранитель на ток15 ампер.Благодаря этой методике легко отсеивается левняк-подделки, и сохраняется целостность силовых транзисторов при скрытых ранее не найденых деффектах схемы.
Много вопросов есть по наличию диода в силовом транзисторе, есть диод или нет, на работу схемы это не влияет.А вот транзисторы серии Irg4 ставить не советую, на частоте выше 25кгц они не жильцы в тяжелых условиях работы из за частотных характеристик.]]>Fri, 16 Aug 2013 23:24:52 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2787http://electronics-lab.ru/blog/remont/77.html#comment2787 kemppimasterFri, 16 Aug 2013 22:06:19 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2781http://electronics-lab.ru/blog/remont/77.html#comment2781 SayronSat, 10 Aug 2013 09:51:32 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2775http://electronics-lab.ru/blog/remont/77.html#comment2775 armasterWed, 07 Aug 2013 17:36:27 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2774http://electronics-lab.ru/blog/remont/77.html#comment2774 max020376Wed, 07 Aug 2013 00:12:10 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2737http://electronics-lab.ru/blog/remont/77.html#comment2737 Alex_Jet Принесли сварочник TIG 200 AC/DC, нормальной схемы не нашел для него. Суть в том, что одна диагональ моста выходных транзисторов выгорает второй раз. Случилось это при пониженном сетевом напряжении — грешу на высохшие емкости в драйвере или не качественные транзисторы (частота ШИМ повышается до максимума при пониженном входном напряжении и в какой-то момент драйвер не во время закрывается, соответственно, через вых. транзисторы течет сквозной ток). Выгорает часть Mosfet IXTQ50N25T (нигде не найти таких), в прошлый раз кто-то уже впаял вместо них IGBD — G50N60HS. Вроде бы емкость у них аналогичная мосфетам, однако нет встроенных диодов. На сколько правильно параллельное включение Mosfet транзисторов с IGBT? Чем это чревато и почему может выгорать одно из плеч (не полностью...2 Mosfet с одной стороны, 3 с другой.).]]>Tue, 25 Jun 2013 12:44:32 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2735http://electronics-lab.ru/blog/remont/77.html#comment2735 mishaSun, 23 Jun 2013 09:38:51 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2734http://electronics-lab.ru/blog/remont/77.html#comment2734 DILOSun, 23 Jun 2013 00:28:20 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2733http://electronics-lab.ru/blog/remont/77.html#comment2733 Dim2013 Пришёл с пробитыми силовыми транзистроами которые были заменены.]]>Fri, 21 Jun 2013 16:48:01 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2732http://electronics-lab.ru/blog/remont/77.html#comment2732 Dim2013 Извиняюсь что немного не в тему. Аппарат Дон-180
Проблема в том что ни как не могу понять почему на затворах одного из каналов присутствует меандр с амплитудой аж под 200 вольт и форма больше похожа на гребни волн. На втором, нижнем по схеме амплитуда как и положено, соответствует 18 вольт стабилитронам установленным в схеме. При этом аппарат включается, напряжение на выходе есть, а тока нет. На развязывающий транс приходит нормальный сигнал.


Вроде уже всё до мелочёвки SMD поотпаивал и проверял. Посоветуйте что делать.]]>Fri, 21 Jun 2013 16:45:07 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2714http://electronics-lab.ru/blog/remont/77.html#comment2714 Alex_33Mon, 03 Jun 2013 00:52:28 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2681http://electronics-lab.ru/blog/remont/77.html#comment2681 SayronFri, 17 May 2013 14:18:16 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2675http://electronics-lab.ru/blog/remont/77.html#comment2675 DILOTue, 14 May 2013 16:19:42 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2669http://electronics-lab.ru/blog/remont/77.html#comment2669 xoxotynTue, 07 May 2013 21:40:19 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2667http://electronics-lab.ru/blog/remont/77.html#comment2667 Alex_33

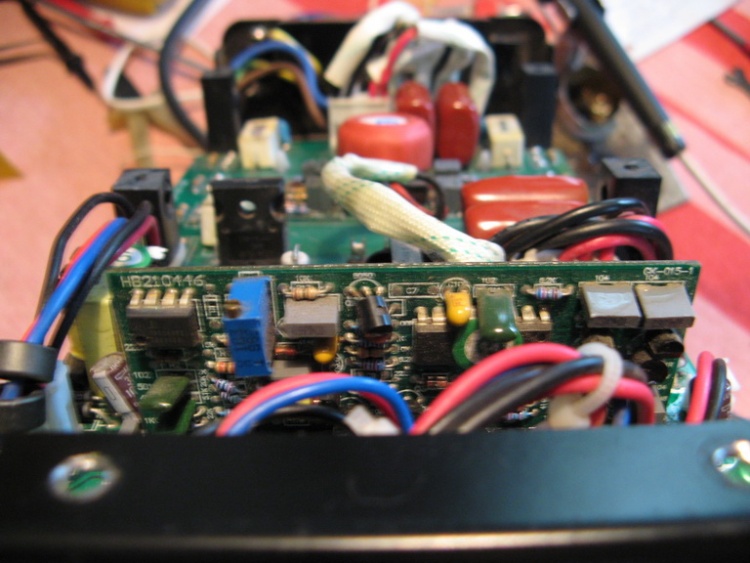

Анализатор-ограничитель тока в первичной обмотке трансформатора D2, R25, R49, D4, R15, R9, R2, R3, R10 проверил, все целое. Идею не подкинете?]]>Sat, 04 May 2013 21:52:56 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2666http://electronics-lab.ru/blog/remont/77.html#comment2666 Alex_33Fri, 03 May 2013 18:59:06 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2665http://electronics-lab.ru/blog/remont/77.html#comment2665 Alex_33Fri, 03 May 2013 17:11:19 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2664http://electronics-lab.ru/blog/remont/77.html#comment2664 Alex_33 Вот осциллограмма выхода драйвера (выходные транзисторы запаяны)на ХХ

— вроде ничего подозрительного не видно. Если не трудно, подскажите может значение Uхх=100В о чем-то говорит? Все элементы, питание в норме — не знаю уже где копать ((]]>Thu, 02 May 2013 18:03:36 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2663http://electronics-lab.ru/blog/remont/77.html#comment2663 seacatsThu, 02 May 2013 08:36:05 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2634http://electronics-lab.ru/blog/remont/77.html#comment2634 chipMon, 01 Apr 2013 19:04:57 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2627http://electronics-lab.ru/blog/remont/77.html#comment2627 chipSun, 31 Mar 2013 07:36:39 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2626http://electronics-lab.ru/blog/remont/77.html#comment2626 DILOSat, 30 Mar 2013 17:44:22 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2624http://electronics-lab.ru/blog/remont/77.html#comment2624 DILOFri, 29 Mar 2013 14:30:41 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2620http://electronics-lab.ru/blog/remont/77.html#comment2620 chipThu, 28 Mar 2013 20:48:34 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2619http://electronics-lab.ru/blog/remont/77.html#comment2619 DILOThu, 28 Mar 2013 00:13:45 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2617http://electronics-lab.ru/blog/remont/77.html#comment2617 chipMon, 25 Mar 2013 21:07:21 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2616http://electronics-lab.ru/blog/remont/77.html#comment2616 MAGMon, 25 Mar 2013 19:31:01 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2611http://electronics-lab.ru/blog/remont/77.html#comment2611 SayronSat, 23 Mar 2013 17:26:23 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2607http://electronics-lab.ru/blog/remont/77.html#comment2607 chipThu, 21 Mar 2013 19:44:52 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2597http://electronics-lab.ru/blog/remont/77.html#comment2597 kadett67]]>Sat, 16 Mar 2013 23:38:52 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2589http://electronics-lab.ru/blog/remont/77.html#comment2589 leoWed, 13 Mar 2013 00:44:20 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2588http://electronics-lab.ru/blog/remont/77.html#comment2588 leoWed, 13 Mar 2013 00:02:57 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2582http://electronics-lab.ru/blog/remont/77.html#comment2582 SayronTue, 12 Mar 2013 21:31:38 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2581http://electronics-lab.ru/blog/remont/77.html#comment2581 leoTue, 12 Mar 2013 17:03:08 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2580http://electronics-lab.ru/blog/remont/77.html#comment2580 leo]]>Tue, 12 Mar 2013 16:58:57 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2579http://electronics-lab.ru/blog/remont/77.html#comment2579 leoи Полуавтомат вот такой .Оба принесли в разобранном виде со снятыми силовыми транзюками.Со слов хозяев оба пережили сильный перегрев.Начал с первого.Какие стояли родные транзюки не знаю, но скорее FGH40N60.Схема одинаковая с «Ресантой».Хозяин принёс на замену К50Н603.Ему сказали что подойдут.Выбора не было.Проверил методом прозвонки драйвера и всё остальное что мог проверить мультиметром.Ничего даже подозрительного не обнаружил!(Осцилографа нет в наличии)Впаял транзюки и сделал запуск.Всё вроде заработало.Вентиляторы запустились, реле щёлкнули, загорелся зелёный светодиод.На выходных клемах порядка 70 вольт.Подержал его на холостом ходу минут двадцать, всё в порядке.Решил сделать «Чирк»Сделал! Выбило автомат во всей квартире!!! После разборки оказалось погибли два(из четырёх) силовых транзюка.По одному в каждом плече.Долго ломал голову, но к выводу так и не пришёл! Понимаю что без осцила очень сложно, но что-то можно же сделать.Хотя бы методом замены поочерёдно всего что может быть… Отложив этого аппарат я добрался до полуавтомата.Всё так же проверил! Ничего на обнаружил! Впаял 4 транзюка на места.(такие же К50Н603)Собрал и сделал запуск.Снова всё заработало! Никаких отклонений! На выходе тоже 60-70 вольт.Соединил рукав с проволокой и чирканул.Снова вышибло автомат в квартире и снова вылетели два силовых транзистора.Прям Де жавю какое-то!.. Подскажите пожалуйста от чего это могло быть! Транзюки может левые? Может силовой транс такое творить?.. У меня лично только два этих варианта.Остальное ничего не сгорает! Выходные диоды целые.Горят только транзисторы.Очень прошу помощи хоть какой-то!!! Спасибо!]]>Tue, 12 Mar 2013 16:52:16 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2564http://electronics-lab.ru/blog/remont/77.html#comment2564 kadett67Tue, 05 Mar 2013 21:39:16 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2561http://electronics-lab.ru/blog/remont/77.html#comment2561 sergijSun, 24 Feb 2013 23:00:57 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2555http://electronics-lab.ru/blog/remont/77.html#comment2555 SayronFri, 22 Feb 2013 10:25:33 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2554http://electronics-lab.ru/blog/remont/77.html#comment2554 sergijFri, 22 Feb 2013 02:41:21 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2552http://electronics-lab.ru/blog/remont/77.html#comment2552 MAGTue, 19 Feb 2013 12:12:42 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2551http://electronics-lab.ru/blog/remont/77.html#comment2551 kztuMon, 18 Feb 2013 18:11:39 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2549http://electronics-lab.ru/blog/remont/77.html#comment2549 kztuMon, 18 Feb 2013 14:14:44 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2548http://electronics-lab.ru/blog/remont/77.html#comment2548 Sayron 1А и напряжение коллектор-эмиттер 40 вольт, граничная частота тут не причем, там обычный стабилизатор]]>Mon, 18 Feb 2013 14:11:40 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2547http://electronics-lab.ru/blog/remont/77.html#comment2547 kztuMon, 18 Feb 2013 13:44:48 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2546http://electronics-lab.ru/blog/remont/77.html#comment2546 SayronMon, 18 Feb 2013 13:02:46 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2545http://electronics-lab.ru/blog/remont/77.html#comment2545 kztuMon, 18 Feb 2013 11:52:23 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2544http://electronics-lab.ru/blog/remont/77.html#comment2544 kztus48.radikal.ru/i122/1208/53/14e9877fff49.jpg]]>Mon, 18 Feb 2013 11:47:42 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2543http://electronics-lab.ru/blog/remont/77.html#comment2543 SayronMon, 18 Feb 2013 10:27:54 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2542http://electronics-lab.ru/blog/remont/77.html#comment2542 SayronMon, 18 Feb 2013 10:19:55 +0400comments http://electronics-lab.ru/blog/remont/77.html#comment2540http://electronics-lab.ru/blog/remont/77.html#comment2540 MAGSun, 17 Feb 2013 22:18:53 +0400comments
